LUX A1020のメンテナンスのご紹介です。パーツ交換と調整を行いました。

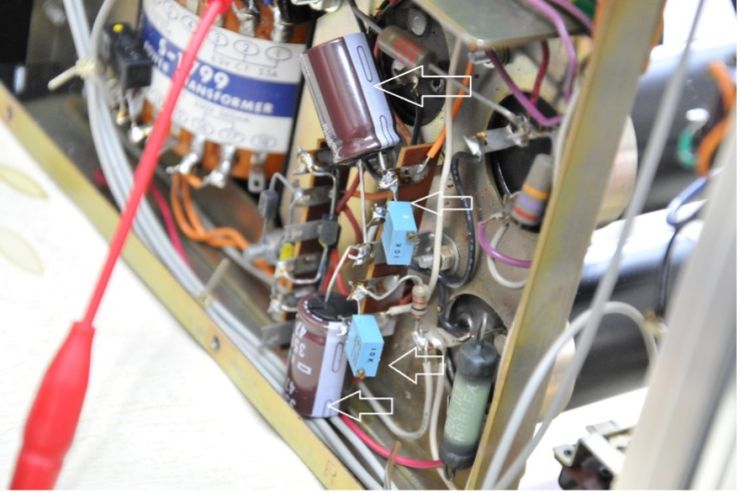

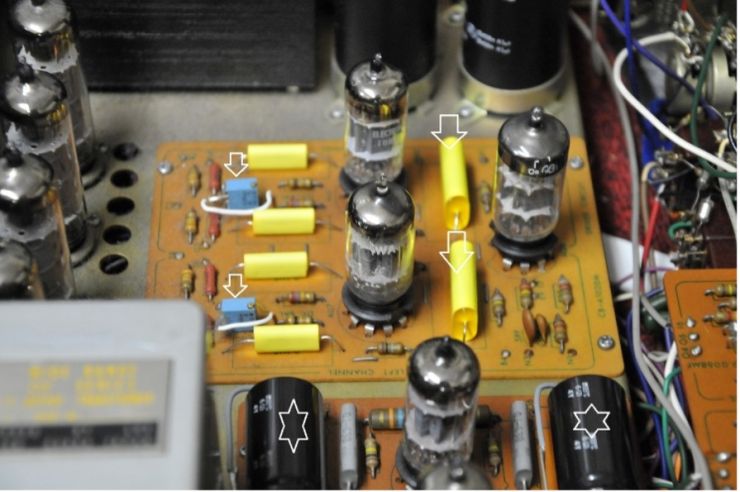

<交換部品>

バイアス電圧調整用ボリューム2個、電界コンデンサ2個交換




DCバランス調整ボリューム2個、カップリングコンデンサー6個、チューブラケミコン2個




真空管交換 (東芝12AU7 HiFi, 東芝高信頼管5751, 12AX7 )




<調整 測定>

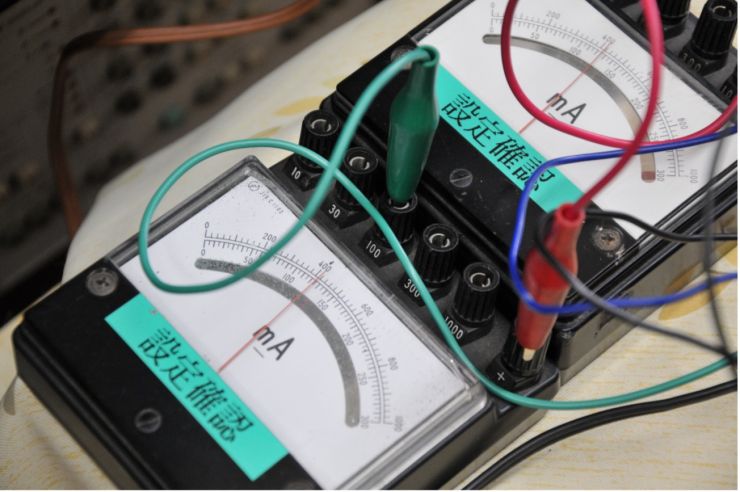

出力管6RA8 40mA に調整

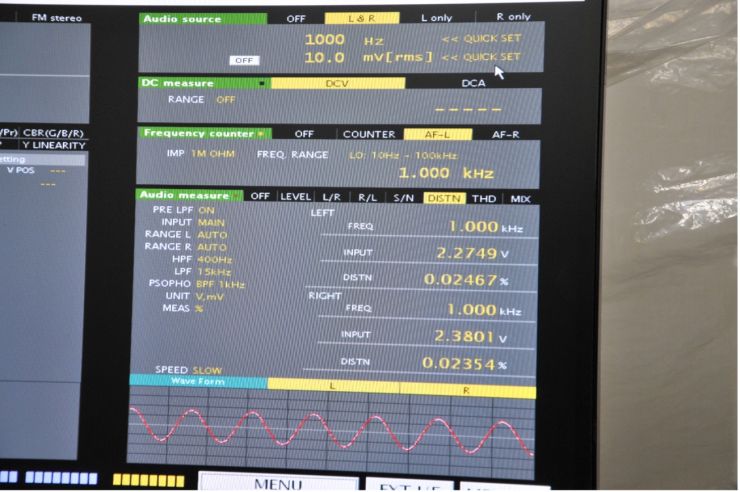

Phono入力10mA時 左 2.27V, 右2.3V, DISTN 0.023%

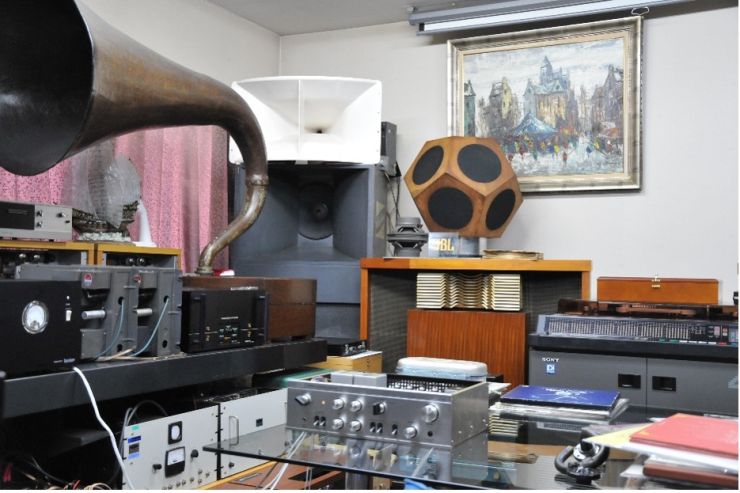

視聴室で動作確認を行い完了
